産品特點與應用
産品特點
低黏度，低能(néng)量固化；
堅韌性佳，彎折性好(hǎo)，熱彎無開(kāi)裂；
耐溶劑性好(hǎo)，耐磨性優，酒精耐磨可達800次以上（帶紋理），
可應用于外紋理；
附著(zhe)力優異，100℃*1h，百格測試5B
| 項目 | AT3611-17 |
| 外觀 | 無色或琥珀色透明液體 |
| 黏度（cps@23℃） | 150~500(可調) |
| 塗層厚度(um) | 9~13 |
| 硬度（Shore D） | 80 |
酒精耐磨性 （95%） | 500g，800次，無劃痕與色差 |
| 水煮性能(néng)(100℃*1h) | 5B |
| 柔韌性（?6mm） | 無裂紋 |
固化能(néng)量(LED， mJ/cm2) | 1000~120 |
固化能(néng)量(汞燈， mJ/cm2) | 800~1000 |

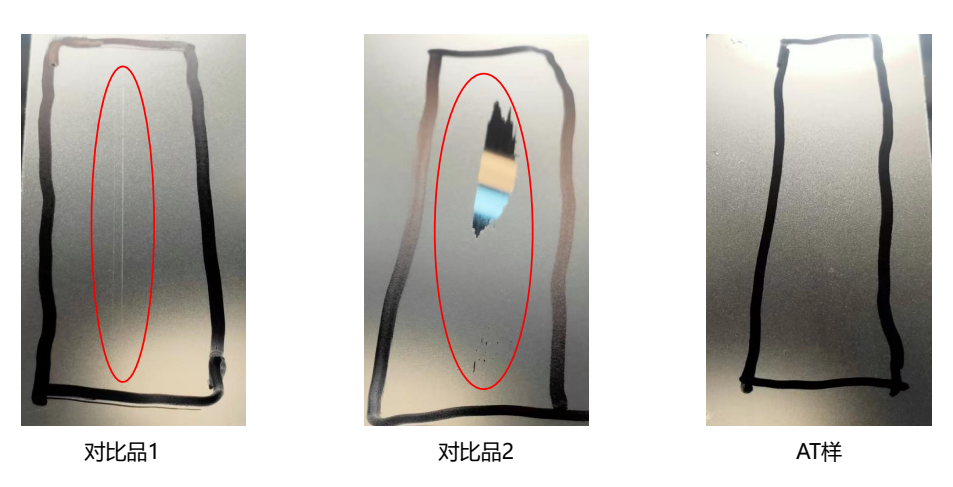

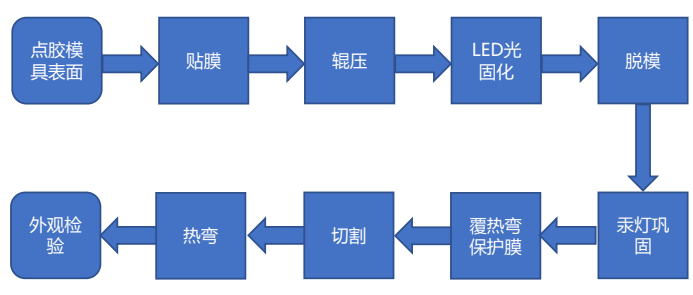

産品耐磨性對(duì)比
Remark：耐磨測試方法如下，95%酒精，500g砝碼，AATCC标準幹濕摩擦白棉布，800次。
經(jīng)過(guò)800次酒精耐磨測試，AT樣(yàng)外觀無明顯變化，而對(duì)比品出現不同程度的劃痕，甚至被(bèi)磨穿。

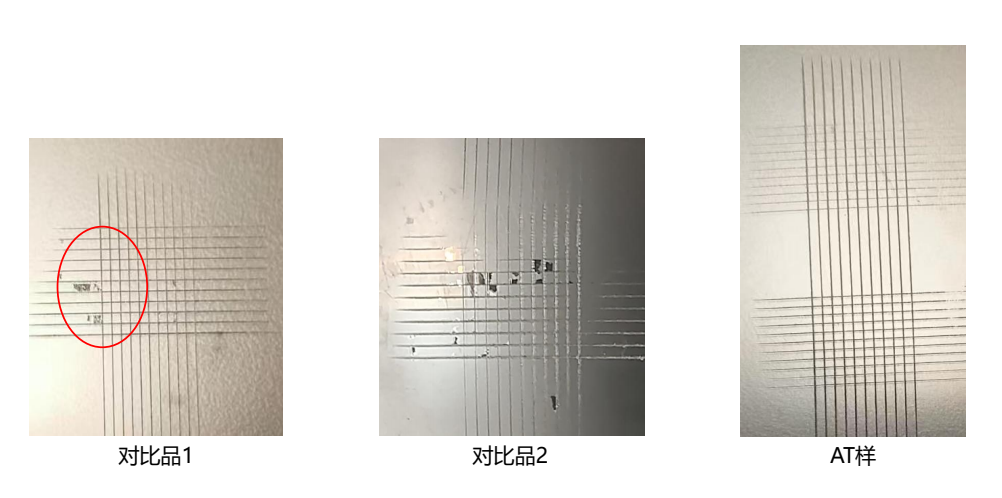

水煮性能(néng)對(duì)比
Remark：100℃*1h後(hòu)，冷卻至室溫，進(jìn)行百格測試，測試基材爲PC。
經(jīng)過(guò)100℃*1h水煮，AT樣(yàng)百格測試無脫落，而對(duì)比品出現不同程度的脫落。

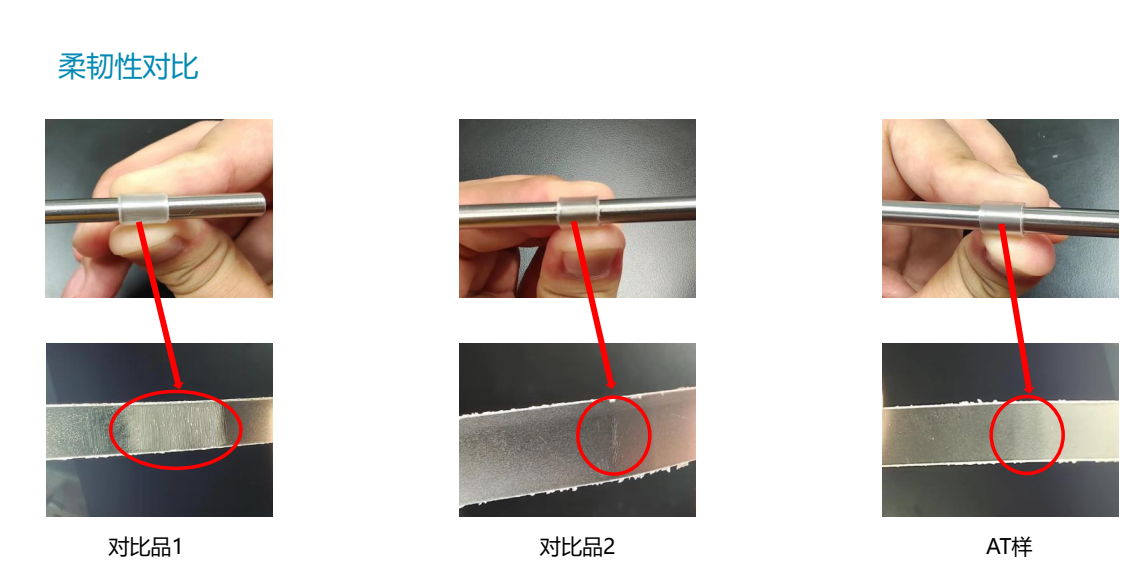

柔韌性對(duì)比
Remark：金屬棒直徑6mm；塗層厚度10~15um，基材爲PC。
使用直徑爲6mm的鐵棒進(jìn)行柔韌性對(duì)比實驗，實驗後(hòu)AT樣(yàng)無裂紋，對(duì)比品1和2均出現不同程度的裂紋。
